碳纳米管生长炉

碳纳米管生长炉是用于制备碳纳米管（CNTs）的核心设备，其通过化学气相沉积（CVD）等工艺实现碳纳米管的可控生长。以下是关于碳纳米管生长炉的详细解析：

1. 工作原理

• 化学气相沉积（CVD）：在高温下，含碳气体（如甲烷、乙烯、乙炔）在催化剂（如铁、钴、镍）表面分解，碳原子重组形成碳纳米管。
• 关键条件：
• 温度：通常为500–1000°C，影响碳源分解速率和纳米管结构。
• 气体比例：碳源气体与载气（氢气、氩气、氮气）的配比控制反应动力学。
• 催化剂：纳米颗粒尺寸和分布决定碳纳米管的直径和手性。

2. 设备核心组件

• 炉体结构：
• 管式炉：石英管反应腔，均匀加热，适合实验室小规模生长。
• 箱式炉：适用于大面积基板（如硅片）的批量生产。
• 供气系统：
• 质量流量控制器（MFC）精确调控气体流量。
• 混合气体经预热后进入反应区。
• 温控系统：
• 多温区设计实现梯度加热（如预热区、反应区、冷却区）。
• 热电偶实时监测温度，PID算法确保±1°C精度。
• 真空系统：
• 机械泵与分子泵组合，维持10⁻³–10⁻⁶ Torr的真空度，减少杂质污染。
• 尾气处理：
• 酸性气体（如HCl）需经过洗涤塔中和，避免环境污染。

3. 工艺类型

• 热CVD：传统方法，依赖高温驱动反应，适合多壁碳纳米管（MWCNTs）。
• 等离子体增强CVD（PECVD）：
• 利用射频或微波等离子体降低反应温度（可低至300–400°C）。
• 电场诱导碳纳米管垂直定向生长，适用于单壁碳纳米管（SWCNTs）阵列。
• 催化CVD（CCVD）：
• 催化剂预沉积在基板上，通过气相-液相-固相（VLS）机制生长。
• 可控制纳米管密度和排列方式。

4. 应用领域

• 电子器件：
• 高迁移率晶体管、柔性电极（如透明导电膜替代ITO）。
• 集成电路互连材料（替代铜，降低电阻率）。
• 能源存储：
• 锂离子电池电极（提升容量和循环寿命）。
• 超级电容器（高比表面积提升储能密度）。
• 复合材料：
• 航空航天领域增强材料（添加1–5% CNTs可提升强度50%以上）。
• 导热材料（热导率可达3000 W/m·K）。
• 传感器：
• 气体传感器（对NO₂、NH₃等检测限低至ppb级）。
• 生物传感器（功能化后用于葡萄糖、DNA检测）。

5. 技术挑战

• 手性控制：单壁碳纳米管的手性（金属型/半导体型）难以精确调控，需开发选择性催化剂（如WCo₆合金）。
• 规模化生产：从实验室克级到工业吨级的放大过程中，均匀性和纯度下降问题突出。
• 成本：高纯度气体、催化剂和能耗导致成本高昂（每克SWCNTs约50–100美元）。

6. 前沿研究方向

• 低温生长：开发新型催化剂（如液态金属Ga）实现400°C以下生长，兼容柔性聚合物基板。
• 超长CNTs：通过限域CVD法制备厘米级超长纳米管（拉伸强度>100 GPa）。
• 原位表征：在生长炉内集成拉曼光谱、电子显微镜，实时监测生长动力学。
• 绿色合成：利用CO₂或生物质碳源替代烃类气体，降低碳足迹。

总结

碳纳米管生长炉的技术进步直接推动着纳米材料的性能突破与应用扩展。未来，随着精准控制技术的成熟（如AI驱动的工艺优化）和新型反应器设计（如微流控CVD），碳纳米管有望在能源、电子、医疗等领域实现大规模产业化应用。

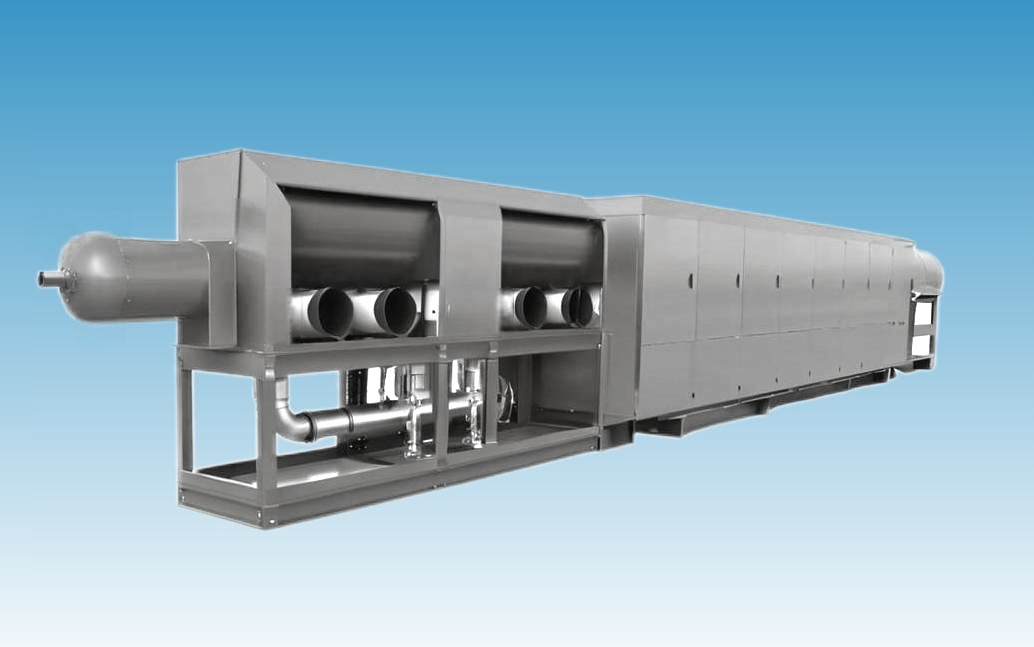

碳纳米管卧式生长炉是一种专为化学气相沉积（CVD）法制备碳纳米管设计的水平式反应设备，其核心功能是通过精确控制温度、气体氛围和催化剂条件，实现碳纳米管的高效生长。以下是其结构组成、工作原理及关键特点的详细说明：

一、主要结构组成

1. 炉体系统
• 卧式炉管：通常采用石英管或耐高温合金材料，水平放置，便于连续进料和气体流动。
• 保温层：使用陶瓷纤维或多层隔热材料，减少热量散失，确保温度均匀性。
2. 加热系统
• 分段式加热器：多区独立控温，适应不同生长阶段的温度梯度需求（如预热区、反应区、冷却区）。
• 加热元件：常用电阻丝（如Kanthal）、硅碳棒或感应线圈，最高温度可达1200℃以上。
3. 气体输送系统
• 气源与混合装置：提供碳源气体（如甲烷、乙烯）、载气（氩气、氮气）及辅助气体（氢气）。
• 质量流量控制器（MFC）：精确调控气体比例和流速，影响碳纳米管的形貌和纯度。
4. 样品承载与进给系统
• 石英舟或石墨托盘：承载催化剂基片（如硅片涂覆铁/钴/镍纳米颗粒）。
• 推杆机构：自动化控制基片在炉管内的移动，实现连续或批量生产。
5. 真空与气氛控制系统
• 真空泵：初始抽真空以排除杂质气体。
• 压力传感器：维持反应所需低压或常压环境。
6. 冷却系统
• 水冷夹套：快速降低反应结束后的炉体温度，防止碳纳米管二次分解。
• 尾部散热装置：避免高温气体直接排出损坏下游设备。
7. 监测与控制系统
• 热电偶或红外测温仪：实时监测炉内温度分布。
• PLC/计算机控制：集成温度、气体流量、推速等参数的全自动调控。

二、工作原理

1. 预处理阶段
• 基片表面负载催化剂纳米颗粒，炉内抽真空后通入惰性气体保护。
2. 升温与活化
• 加热至预定温度（700~1000℃），氢气还原催化剂，形成活性位点。
3. 碳源裂解与生长
• 通入碳源气体（如甲烷），在催化剂表面裂解为碳原子，扩散形成纳米管结构。
4. 冷却与收集
• 停止加热后切换为惰性气体，缓慢冷却至室温，取出碳纳米管样品。

三、关键技术特点

1. 温度均匀性
• 卧式设计需解决水平方向温度梯度问题，通常采用多区加热补偿或旋转样品托盘。
2. 气体流场优化
• 层流设计减少湍流，避免碳纳米管无序生长；气体入口分布器提升反应均匀性。
3. 催化剂调控
• 基片预处理（如光刻、溅射）实现催化剂图案化，定向生长阵列式碳纳米管。
4. 规模化生产兼容性
• 可通过延长炉管或多反应区串联，实现连续生产，适用于工业级制备。

四、应用场景

• 科研领域：实验室合成单壁/多壁碳纳米管，研究生长机理与性能调控。
• 工业制造：批量生产碳纳米管用于锂电池导电剂、复合材料增强体等。
• 电子器件：定向生长碳纳米管阵列，用于场发射器件、传感器或集成电路。

五、选型与操作建议

1. 根据需求选择炉管尺寸：实验室级（直径50~100mm）vs. 工业级（直径>200mm）。
2. 关注控温精度：±1℃以内的高精度系统适合高质量纳米管合成。
3. 安全防护：配备尾气处理装置（如燃烧塔）分解未反应的易燃气体（如甲烷）。

六、与其他炉型的对比

通过合理设计气体流场、温度分布及催化剂条件，卧式生长炉能够高效制备高性能碳纳米管，是科研与工业领域的重要设备。
